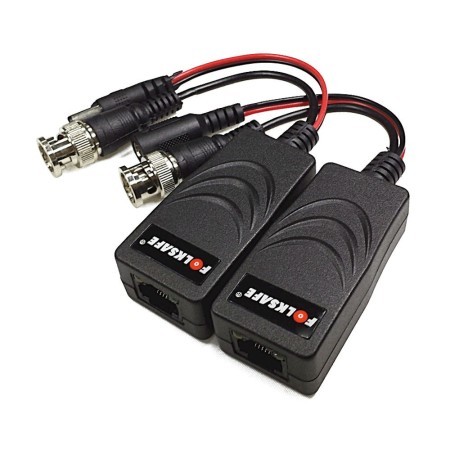

Folksafe Video balun Pasiv cu alimentare HD - AHD, HDCVI, HDTVI FS-HD4301VP

Folksafe Videobalun Pasiv cu alimentare HD - AHD, HDCVI, HDTVI FS-HD4301VP

Caracteristici

-        Videobalun pasiv HD 1 canal, cu alimentare (12V/24V DC/AC);

-        Transmitere in timp real prin cablu UTP cat5e/6;

-        Compatibil format video PAL;

-        Compatibil cu toate camerele AHD, HD-CVI si HD-TVI;

-        Transmitere semnal video color pana la 440m pentru camere HD-CVI 720P;

-        Transmitere semnal video color pana la 240m pentru camere HD-CVI 1080P;

-        Transmitere semnal video color pana la 230m pentru camere HD-TVI 720P;

-        Transmitere semnal video color pana la 250m pentru camere HD-TVI 1080P;

-        Transmitere semnal video color pana la 320m pentru camere AHD 720P;

-        Transmitere semnal video color pana la 330m pentru camere AHD 960P;

-        Conector BNC tata cu extensie mini-coaxial 150mm;

-        Conector RJ-45 pentru cablu UTP;

-        Incorporat TVS (Transient Voltage Suppressor) pentru protectie contra supratensiunii;

-        Design anti-static; protectie impotriva descarcarilor electrice – grad III;

-        Imunitate zgomot si diafonie: 60dB;

-        Rezistenta la interferente;

-        Carcasa din plastic dur, ABS.

Descriere

Videobalunul FS-HD4301VP este un dispozitiv pasiv (fara amplificator) care permite transmiterea semnalului video HD real-time si a alimentarii prin cablu UTP. Sunt suportate orice semnale composite de alt tip. Modelul de videobalun este compatibil cu toate camerele analoge AHD, HD-CVI, HD-TVI. Folosit ca pereche, acest tip de videobalun  elimina costul ridicat al cablului coaxial.

Blocarea interferentelor si emisiile scazute permit semnalului video sa coexiste in acelasi grup de fire ca telefonul sau circuitele de tensiune scazuta. Acest lucru permite utilizarea unei retele de cabluri existente sau impartite. Avand incorporat supresorul de supratensiune, problemele legate de fluctuatiile de tensiune sunt eliminate.

Distanta de transmitere a alimentarii prin un cablu UTP cat5e/6, o pereche pentru semnalul video, 3 perechi pentru alimentare

Tip camera: HD-CVI720P

Alimentare: 12V DC

Tensiune camera: 5.7V DC

Camera 100mA: 500m

Camera 200mA: 450m

Camera 300mA: 315m

Camera 400mA: 230m

Camera 500mA: 180m

Camera 600mA: 140m

Camera 800mA: 110m

Camera 1000mA: 85m

Tip camera: HD-CVI1080P

Alimentare: 12V DC

Tensiune camera: 8.8V DC

Camera 100mA: >180m

Camera 200mA: >180m

Camera 300mA: 150m

Camera 400mA: 115m

Camera 500mA: 90m

Camera 600mA: 60m

Camera 800mA: 40m

Camera 1000mA: 30m

Tip camera: HD-TVI 720P / 1080P

Alimentare: 12V DC

Tensiune camera: 9.8V DC

Camera 100mA: >270m

Camera 200mA: 150m

Camera 300mA: 100m

Camera 400mA: 75m

Camera 500mA: 50m

Camera 600mA: 40m

Camera 800mA: 30m

Camera 1000mA: 20m

Tip camera: AHD 720P / 960P

Alimentare: 12V DC

Tensiune camera: 10.2V DC

Camera 50mA: 350m

Camera 100mA: 250m

Camera 200mA: 120m

Camera 300mA: 80m

Camera 400mA: 50m

Camera 500mA: 40m

Camera 600mA: 30m

Camera 800mA: <30m

Camera 1000mA: <30m

Mentiuni

1. Transmitatorul si receptorul trebuie sa foloseasca aceleasi fire;
2. Daca ajustati saturatia DVR-ului, distanta de transmitere a semnalului video va creste (HD-CVI 720P pana la 470m);
3. Exista exista o anomalie cromatica in primii 30m, ajustati saturatia, iar imaginea isi va reveni automat (doar pentru HD-CVI 1080P);
4. Datele mentionate sunt rezultatul testelor de laborator, distanta efectiva va depinde de impulsul camerei si de tensiunea de operare, de calitatea cablurilor si de factorii de mediu.

Specificatii tehnice

Nume produs: videobalun pasiv HD pentru un singur canal cu alimentare

Echipamente utilizate: camere CCTV, monitoare, DVR-uri, switch-uri si alte echipamente CCTV

Video

Format Video: PAL, NTSC, SECAM

Frecventa de operare: DC la 42MHz

Distanta maxima:

HD-TVI 720P: 230m

HD-TVI 1080P: 200m

HD-CVI 720P: 440m

HD-CVI 1080P: 240m

AHD 720P: 320m

AHD 960P: 330m

Common-mode / Differential-mode rejection: 15KHz la 42MHz / 60dB

Impedanta: Coaxial, mufa BNC  - 75Ω / UTP, RJ-45 - 100Ω

Atenuare: max 1.5dB

Tip cablu

Retea cablare: UTP (pentru fiecare semnal video) 24-16 AWG (0.5 – 1.31mm)

Categorie: 2 si peste

Impedanta: 100± 20 ohmi

Rezistenta bucla DC: 18 ohmi / 100m

Capacitanta diferentiala: max 62pF/m

Alimentare

Intrare alimentare: nu necesita alimentare externa

Trasmitere alimentare: 12V / 24V, DC/AC prin cablu UTP cat5e/6

Conector

Intrare / iesire video: conector tata BNC

Intrare / iesire video: conector RJ-45

Protectie

Protectie contra supratensiunii: protectie regenerabila

Intrare video: 2KV (common mode), 10/700us IEC6100-4-5/1955 (GB/T 1726, 5-1999)

Iesire video: 2KV (differential mode), 10/700us IEC6100-4-5/1955 (GB/T 1726, 5-1999)

Mecanic

Carcasa: plastic dur ABS

Culoare carcasa: negru

Dimensiuni: 60.4*29*20.4mm (fara conector BNC si cablu)

Greutate neta: 60gr

Conditii de functionare

Temperatura de operare: -20° / +70°C

Umiditate relativa: 0~95% (non-condensing)

Aplicatii

Sistem de supraveghere

Sistem de invatare a retelei multimedia

Sistem de monitorizare medicala

Control industrial de automatizare

Sisteme informatice, de finante, banci

Monitorizare server de la distanta

Departament securitate

Spitale, aeroporturi, campus scolar etc.

Produsul se vinde la pereche. Pretul este per pereche.
